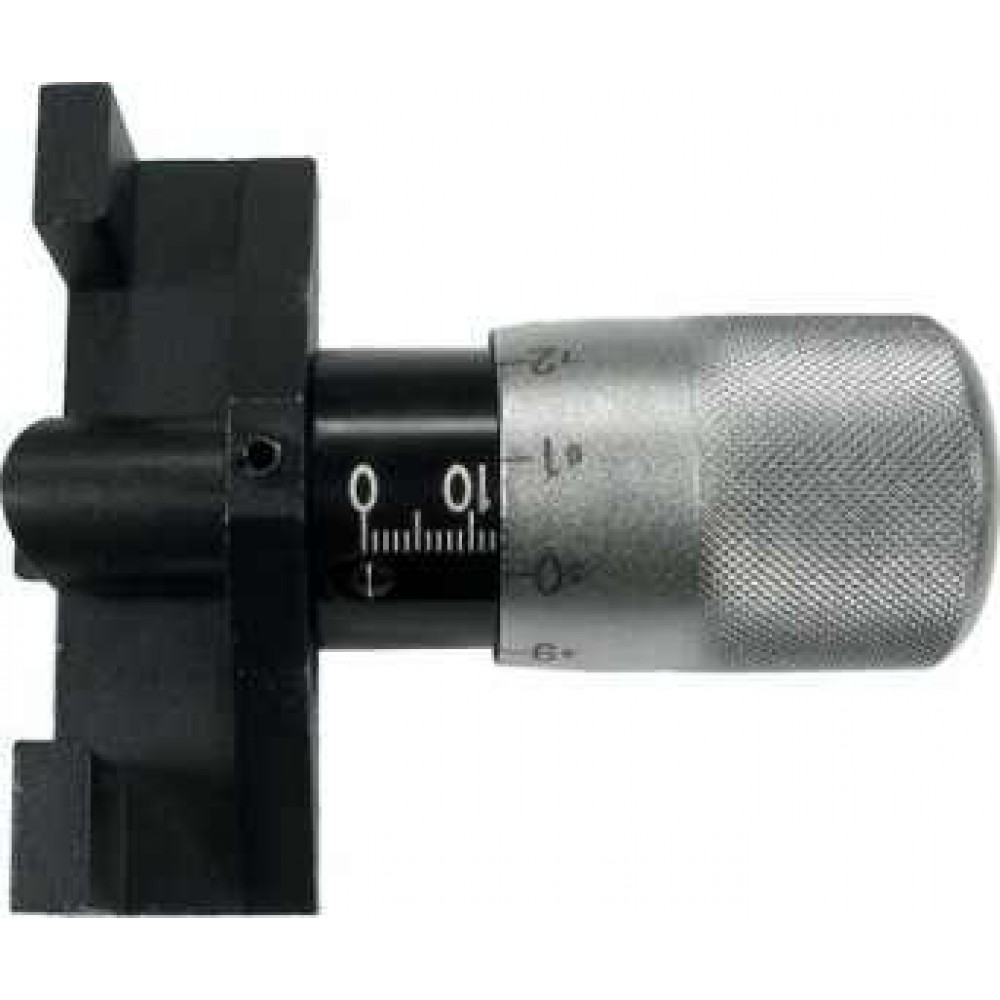

Miernik naciągu paska rozrządu CONDOR WERKZEUG

Miernik naciągu paska rozrządu

Przyrząd służy do szybkiej kontroli naciągu paska rozrządu. pasuje do wszystkich samochodów z paskami rozrządu typu: wielorowkowe. klinowe. uzębione.

Instrukcja obsługi:

UWAGA:

Sprawdzenia dokonywać przy wyłączonym silniku.
Należy uważać na temperaturę silnika.

SPOSÓB POMIARU:

1. Ustawić przyrząd na pasku w miejscu oznaczonym przez producenta lub w połowie odległości pomiędzy kołami pasowymi.
2. Obracać rękojeścią aż do momentu pokrycia się krawędzi rękojeści z rowkiem trzpienia pomiarowego.
3. Odczytać wartość ugięcia.
4. Zwolnić przyrząd. obrócić wałem korbowym zgodnie z kierunkiem pracy o jeden pełny obrót i powtórzyć pomiar.
5. Dokładne wyniki można uzyskać wyciągając średnią z dwóch pomiarów. W przypadku. gdy wartość pomiaru odbiega od wartości zalecanych należy ustawić żądaną wartość ugięcia kręcąc rękojeścią. Następnie regulując położenie napinacza paska doprowadzić do pokrycia się kreski na trzpieniu z krawędzią rękojeści.
